產品特點

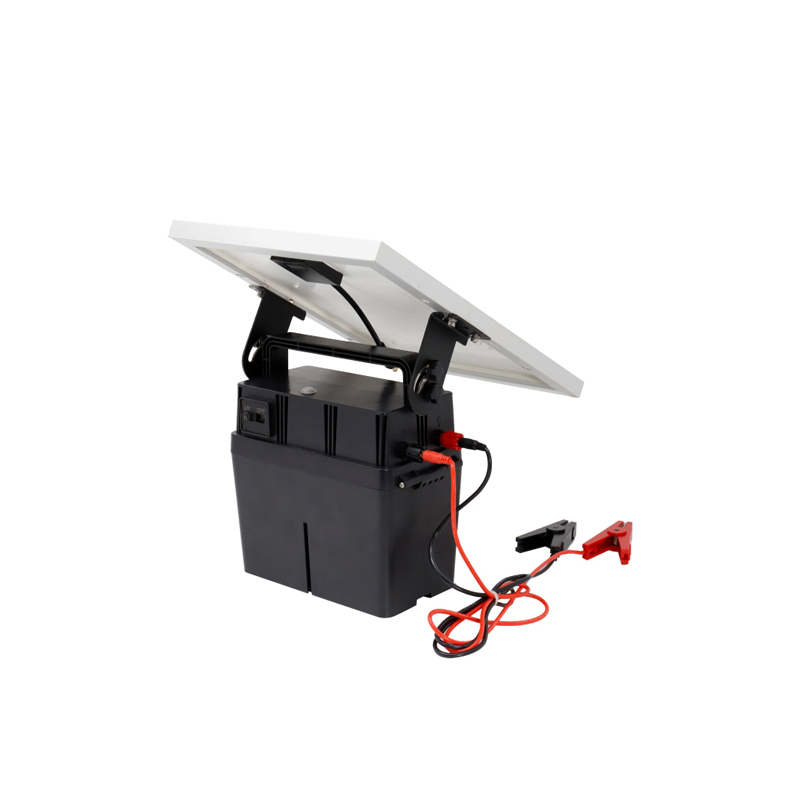

太陽能電子圍欄主機
太陽能充電可內置蓄電池DC12V/9AH（選購），無需外接電源，全集成機體設計，方便攜帶快捷安裝使用
高效單晶太陽能電池板的角度可以調，感光面積充分，充電速度快
高效單晶太陽能電池板電壓輸出（Vmp）：DC18V
高效單晶太陽能電池板電流輸出（Imp）：0.64A
高效單晶太陽能電池板輸出功率（Pmax）：11W
高負載儲能輸出：2焦耳@500Ω，高峰值存儲脈沖電壓輸出：10KV，負載脈沖電壓輸出：4.3KV@500Ω，低阻抗、高能量，傳輸距離遠（無植被：多線連接長達50公里）
IP68防水等級與防雷擊設計，戶外使用
50mA低功耗節能，滿電荷使用周期長達約8天
磁感應電源開關：開/關
脈沖電壓輸出指示燈：紅色
充電指示燈：綠色
蓄電池完全充電指示燈：藍色
產品參數
| 型號 | 存儲能量輸出 | 峰值脈沖電壓 | 負載脈沖電壓 | 最大功率 | 工作時間 | 多線距離(英里) | 范圍（英畝） |
| EF-B1S020 | 2 Joules | up to 10KV | 4.3KV@500Ω | Max 50mA | up to 8 | up to 50 | up to 165 |
| EF-B1S012 | 1.2 Joules | up to 10KV | 3.7KV@500Ω | Max 35mA | up to 11 | up to 25 | up to 80 |
| EF-B1S007 | 0.7 Joules | up to 10KV | 3.5KV@500Ω | Max 30mA | up to 12 | up to 15 | up to 60 |
產品應用
產品配件
電子圍欄配件數量的標準計算方法 | ||||||
| 配件名稱 | 圖示 | 作用 | 定貨標準數量 | 用量/km | 用量/2km | |
| 1 | 電子圍欄主機 |  | 產生高電壓低能量脈沖電壓，并判別報警與否 | 一般根據客戶要求和防區數量決定。 | 1 | |
| 2 | Z型固定支架 |  | 用于把電子圍欄主機固定到木樁上 | Z型固定支架=防區數量 | 1 | |
| 3 | 避雷器 |  | 保護電子圍欄主機免遭雷擊。 | 避雷器數量=防區數量 | 1 | |
| 4 | L型固定支架 |  | 用于把避雷器固定到木樁上 | L型固定支架=防區數量 | 1 | |
| 5 | 終端(桿)樁 |  | 為電子線纜提供張力支撐，客戶自備 建議使用木樁（2米）或水泥澆筑 | 在電子圍欄始端和末端，以及每個直角和銳角處都要使用1根，落差大于0.5米處都要使用2根。 | 50 | 100 |
| 6 | 終端絕緣子 |  | 用于絕緣合金線和受力柱 | 終端柱絕緣子數量=終端柱數量*合金線線制 | 200 | 400 |
| 7 | 終端絕緣子固定夾 |  | 用于把受力柱絕緣子連接到受力柱上。 | 終端柱絕緣子固定夾=終端柱數量*合金線線制 | 200 | 400 |
| 8 | 承力(桿)樁 |
| 保證長距離電子圍欄使用時的強度。 | 直線每15米處以及每個鈍角處都要使用1根，在落差小于0.5米處都要使用2根。 | 0 | |
| 9 | 承力(桿)樁絕緣子 |  | 用于絕緣合金線和承力柱 | 承力柱絕緣子數量=承力柱數量*合金線線制 | 0 | |
| 10 | 承力(桿)樁自攻絕緣子 |  | 用于絕緣合金線和承力柱 | 承力柱絕緣子數量=承力柱數量*合金線線制 | 0 | |
| 11 | 中間(桿)樁 |
| 支撐電子纜線間保持標準間距，避免相鄰兩線碰觸。 | 一般要求不超過5米使用1根，（數量按標準5米1根計算），中間柱的數量＝周界長度/中間柱間距-受力柱數量-承力柱數量。 | 100 | 200 |
| 12 | 中間(桿)樁絕緣子 |  | 用于絕緣合金線和中間柱 | 中間桿絕緣子數量=中間桿數量*合金線線制 | 400 | 800 |
| 13 | 緊線器 |  | 用于拉緊電子圍欄合金線 | 緊線器數量=周界長度/50米*電子圍欄合金線線制。 | 80 | 160 |
| 14 | 線線連接器 |  | 用于連接合金線的接頭 | 線線連接器數量=終端柱數量*合金線線制*2 | 160 | 320 |
| 15 | 合金線 高強度單股鋁合金線Φ2mm |  | 承載高壓脈沖電壓 | 合金線數量=周界長度*合金線線制*1.05 | 4200 | 8400 |
| 16 | 高壓絕緣線 20kV硅膠線 |  | 用于連接電子圍欄主機和電子圍欄前端 | 高壓絕緣線數量=防區數量×電子圍欄主機到電子圍欄最上端合金線之間距離*合金線線制。 （標準方案數量=防區數量*30米） | 30 | 60 |
| 17 | 圍欄警示牌 200×100雙面 |  | 警示和告知作用。 | 警示牌數量=周界長度/50米。 | 20 | 40 |
| 18 | 接地鍍鋅管 |  | 用于電子圍欄主機接地和避雷器接地。 | 接地樁數量=防區數量*3 | 3 | 6 |
| 19 | BV102銅芯電纜 |  | 用于電子圍欄主機接地和避雷器接地連接。 | 視主機安裝高度 | 6 | |
| 20 | 鋰電池 |  | 提供電源 | 標稱電壓:12.8V 充電電壓:14.6V士0.2V 產品重量:約0.7KG 最大充電電流:3A 最大持續放電電流:6A 放電截至電壓:10V 產品尺寸:152x65x97(總高104)mm 端子:F1 | - | - |
安裝示意圖
*本產品信息僅供參考！如有變更，以實際產品為準，最終解釋權歸本公司所有！
